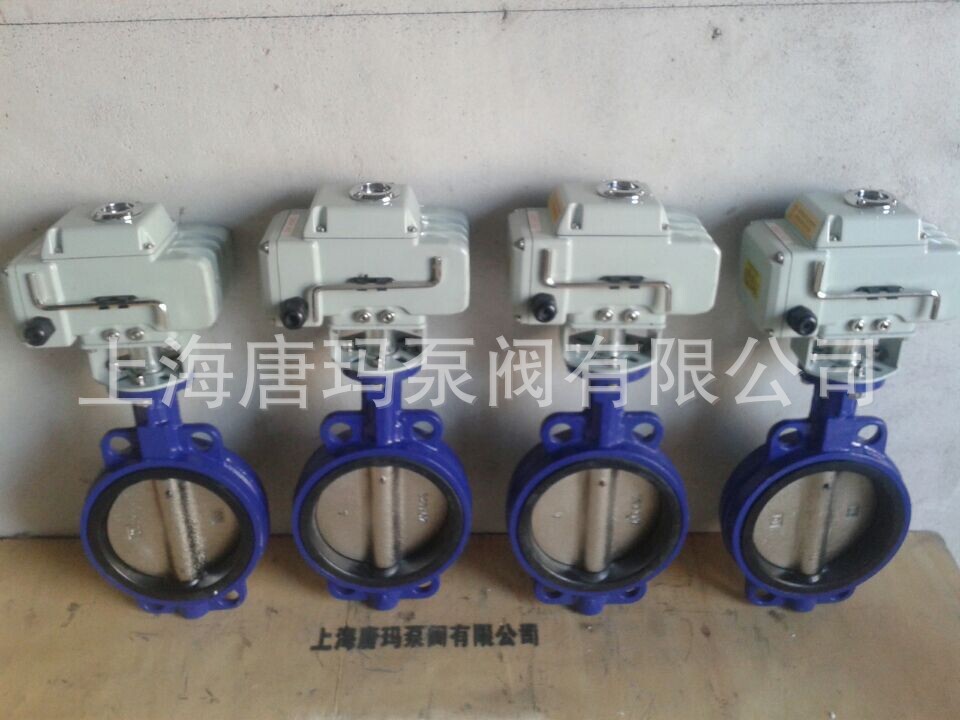

铸铁电动蝶阀，铸钢电动对夹蝶阀，不锈钢对夹式电动蝶阀，丁晴橡胶电动对夹蝶阀

安装尺寸：

大

标准：

国标

安装尺寸	大
标准	国标
材质	铸铁
工作温度	常温
公称通径	50-400
规格	DN50-DN400
结构形式	垂直板式
口径	50-400
连接形式	对夹
流动方向	单向
驱动方式	电子
适用介质	水
用途	截止
零部件及配件	配件
压力环境	常压
类型(通道位置)	二通式
品牌	唐玛
型号	D971X-16Z/C/P
加工定制	是

D971X电动对夹软密封蝶阀概述

 D971X电动对夹软密封蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。D971X电动对夹软密封蝶阀特点 1、D971X电动对夹软密封蝶阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。2、密封副材料选用不锈钢和丁晴耐油橡胶配对，使用寿命长。3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。4、蝶板采用框架结构，强度高，过流面积大，流阻小。5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料**可使用于不同介质。6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。7、本阀结构独特，操作灵活，省力，方便。 D971X电动对夹软密封蝶阀执行标准

制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

  D971X电动对夹软密封蝶阀主要参数

公称通经DN（mm)	50～2000		50～1600
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁晴橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

  D971X电动对夹软密封蝶阀主要零部件材料

零件名称	材料
阀体	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封圈	丁晴耐油橡胶
填料	柔性石墨

  D971X电动对夹软密封蝶阀主要外形连接尺寸
